Снаружи кулер выглядит просто: бутыль, несколько кнопок или кранов и стакан воды через несколько секунд. Внутри одновременно работают системы подачи, хранения, нагрева и охлаждения. Причём устройство кулера с верхней загрузкой принципиально отличается от модели с нижней загрузкой, а компрессорное охлаждение работает совсем не так, как электронное.
Разберём путь воды буквально по шагам — от 19-литровой бутыли до крана — и посмотрим, зачем кулеру нужны резервуары, термостат, нагревательный элемент, насос, компрессор или модуль Пельтье.
Кулер для бутилированной воды принимает воду из бутыли, направляет её во внутренний питьевой контур и в зависимости от конструкции нагревает, охлаждает или подаёт без активного изменения температуры.
В кулере с верхней загрузкой вода в основном перемещается из перевёрнутой бутыли под действием силы тяжести. В модели с нижней загрузкой бутыль стоит горловиной вверх, а воду забирает электрический насос.

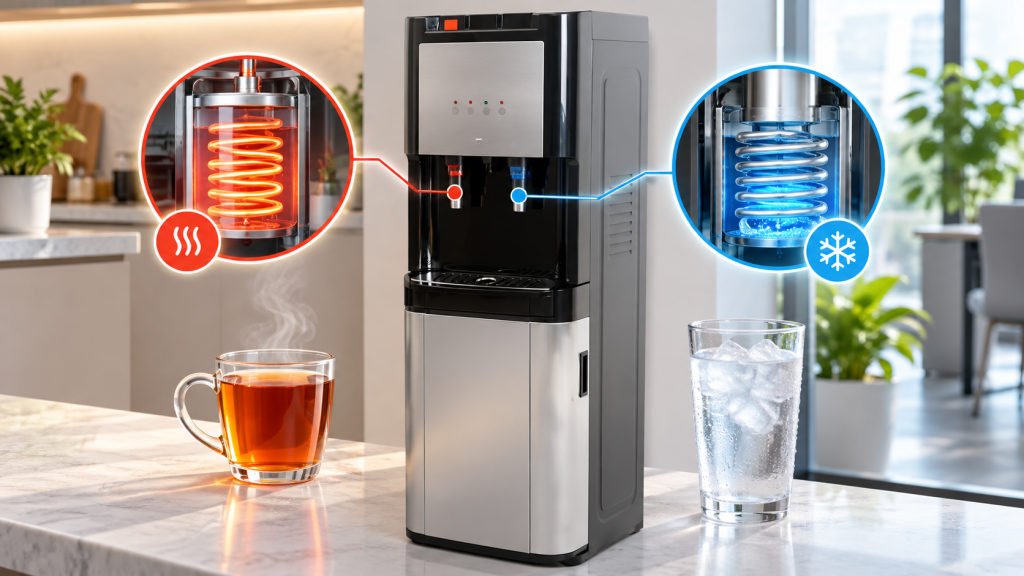

Горячий контур работает с электрическим нагревателем и термостатом. Холодный — либо с компрессорной холодильной системой, либо с термоэлектрическим модулем Пельтье.
Посмотреть разные конструкции можно в разделе кулеров для воды.
Устройство конкретных моделей различается, но у классического кулера обычно можно выделить несколько основных функциональных узлов.
| Узел | Зачем он нужен |
|---|---|
| Бутылеприёмник | Соединяет бутыль с питьевым трактом у моделей с верхней загрузкой. |
| Водозаборная трубка и насос | Забирают воду из стоящей снизу бутыли в моделях с нижней загрузкой. |
| Резервуары | Создают запас воды внутри устройства. Конкретная схема и количество баков зависят от модели. |
| Нагревательный узел | Нагревает воду до рабочего диапазона. |
| Термостат | Включает и выключает нагрев или охлаждение в зависимости от температуры. |
| Система охлаждения | Компрессорная или термоэлектрическая система отводит тепло от холодного резервуара. |
| Краны или клапаны | Открывают поток воды при нажатии рычага, кнопки или сенсора. |
| Каплесборник | Собирает случайно пролитую воду под кранами. |
| Термозащита | Защищает нагревательный узел при ненормальном режиме работы. |
Кроме того, конкретная модель может иметь дисплей, датчик пустой бутыли, блокировку горячей воды, холодильный отсек, шкафчик, сенсорное управление или дополнительные температурные режимы.
Это классическая конструкция, в которой бутыль 18,9–19 литров устанавливается сверху горлышком вниз.
Горловина входит в бутылеприёмник. В зависимости от конструкции центральный элемент бутылеприёмника открывает клапан пробки или соединяется с горлышком другим предусмотренным производителем способом.
После установки вода начинает поступать во внутреннюю систему кулера.
Почему вся бутыль не выливается сразу
Если просто перевернуть открытую бутылку над ведром, вода быстро вытечет. В кулере всё иначе, потому что горловина находится внутри герметизирующей зоны бутылеприёмника и взаимодействует с уровнем воды внутри системы.
По мере выхода воды давление внутри бутыли уменьшается. Когда системе требуется следующая порция, внутрь бутыли проходит пузырёк воздуха, давление частично выравнивается и наружу выходит ещё немного воды.
Именно поэтому работа кулера сопровождается знакомым звуком:
«бульк» → пузырь воздуха поднялся в бутыль → новая порция воды поступила вниз.
Подробно об установке: как установить бутыль 19 литров на кулер.
Бульканье часто принимают за неисправность, хотя в классическом кулере оно объясняется обычной физикой.
Когда пользователь наливает стакан воды:
- уровень во внутреннем резервуаре снижается;
- из бутыли поступает новая порция воды;
- одновременно внутрь бутыли проходит воздух;
- пузырь поднимается через воду вверх;
- система снова приходит к равновесию.
Когда бульканье стоит проверить
Если оно становится почти непрерывным и одновременно:
- вода переливается;
- появляется лужа;
- бутылеприёмник переполняется;
- вода течёт из корпуса,
нужно прекратить эксплуатацию и искать причину.
При чём здесь трещина в бутыли
Для нормальной работы верхней загрузки важно контролируемое поступление воздуха через предусмотренный путь.
Если в бутыли появилась трещина, воздух может проникать внутрь дополнительно. Тогда нормальное равновесие нарушается, и вода способна продолжать поступать в систему сверх предусмотренного уровня.
В этой конструкции использовать силу тяжести для первоначальной подачи воды невозможно: бутыль находится ниже внутренних резервуаров.
Поэтому используется насос.
Обычно она остаётся вертикально, горловиной вверх.
Конструкция зависит от конкретной модели.
Она поднимается по трубке во внутренний контур кулера.
Дальнейшая подача к горячему и холодному контурам определяется внутренней схемой аппарата.
Во многих моделях используются датчики уровня или другие средства контроля заполнения.
Главное отличие от верхней загрузки
Верхняя загрузка: основной первичный поток создаётся силой тяжести.
Нижняя загрузка: воду необходимо поднять насосом.
Именно поэтому у нижнезагрузочной модели при работе иногда можно услышать короткий звук включения помпы.
Горячая вода готовится в отдельной части системы.
Основные компоненты:
- металлический резервуар;
- электрический нагревательный элемент;
- датчик или термостат;
- тепловая защита.
В большинстве классических конструкций для нагрева используется электрический нагревательный элемент типа ТЭНа или близкое по назначению решение. Конкретное расположение нагревателя зависит от модели.
Что делает термостат
Нагреватель не должен работать постоянно.
Когда вода достигает предусмотренной производителем температуры, термостат отключает нагрев.
Затем вода постепенно остывает.
Когда температура опускается до нижней границы рабочего диапазона, система включает нагрев снова.
Поэтому температура воды не является абсолютно постоянной цифрой каждую секунду.
Подробнее: «Температура воды в кулере: сколько градусов горячая и холодная вода».
Кулер и электрический чайник решают разные задачи.
Чайник должен быстро довести определённый объём воды примерно до температуры кипения и выключиться.
Кулер рассчитан на другое: постоянно иметь некоторый запас уже горячей воды.
Поэтому термостат поддерживает рабочий температурный диапазон конкретной модели без необходимости постоянно кипятить содержимое бака.
У разных устройств рабочая температура может заметно различаться.
Почему это удобно
После первого прогрева аппарат не нагревает весь бак с нуля перед каждой чашкой. Он лишь периодически компенсирует теплопотери и нагревает новую воду, поступившую после отбора горячей порции.
Внутренний горячий резервуар имеет ограниченный объём.
Когда пользователь набирает воду, освободившееся место заполняется новой, более холодной водой из основного контура.
Она смешивается с оставшейся горячей водой, и средняя температура снижается.
Нагреватель включается снова, но ему требуется время.
Что значит «5 литров в час»
Если в характеристиках указана производительность нагрева в литрах в час, это не означает наличие пяти литров горячей воды внутри бака одновременно.
Это характеристика того, какой объём система способна подготовить за определённое время при заданных производителем условиях.
Компрессорный кулер использует принцип, близкий к работе бытового холодильника.
Это не означает, что внутри корпуса стоит маленький холодильник целиком. Но физика отвода тепла основана на холодильном цикле с хладагентом.
Хладагент в холодной части контура поглощает тепло от резервуара с водой.
Давление и температура рабочей среды изменяются.
Энергия выводится в воздух помещения через теплообменник.
Цикл повторяется.
Почему сзади кулера может быть тепло
Охлаждение не уничтожает тепло. Система забирает его у воды и отдаёт окружающему воздуху.
Поэтому задний теплообменник работающего компрессорного кулера может нагреваться.
Зачем кулеру свободное пространство
Если теплообменник прижат к стене, забит пылью или закрыт мебелью, отвод тепла ухудшается.
Поэтому необходимо соблюдать расстояния и требования к вентиляции, указанные производителем оборудования.
Посмотреть модели: кулеры с компрессорным охлаждением.
В электронном кулере нет классического компрессорного холодильного контура.
Основным элементом охлаждения является термоэлектрический модуль Пельтье.
Что происходит при подаче электрического тока
У такого модуля одна сторона становится холоднее, а другая нагревается.
Холодная сторона отводит тепло от резервуара с водой, а горячая должна отдать это тепло воздуху.
Для этого используются:
- теплоотвод;
- радиатор;
- вентилятор.
Почему электронный кулер сильнее зависит от жары
Термоэлектрическая система способна создать определённую разницу температур относительно окружающей среды.
Поэтому при высокой температуре воздуха результат охлаждения ухудшается сильнее, чем у производительной компрессорной системы.
Почему он может шуметь, хотя компрессора нет
Сам модуль Пельтье не содержит движущихся деталей, но системе всё равно может требоваться вентилятор для охлаждения горячей стороны.
Поэтому «электронный» не всегда означает абсолютную тишину.
Посмотреть модели: кулеры с электронным охлаждением.
| Характеристика | Электронное | Компрессорное |
|---|---|---|
| Основной принцип | Термоэлектрический эффект Пельтье | Холодильный цикл с хладагентом |
| Ключевой узел | Модуль Пельтье | Компрессор |
| Отвод тепла | Радиатор и обычно вентилятор | Конденсатор холодильного контура |
| Производительность | Обычно ниже | Обычно выше |
| Зависимость от температуры помещения | Более выраженная | Меньше при нормальных условиях эксплуатации |
| Количество движущихся элементов | Нет компрессора, но может работать вентилятор | Работает компрессор |
Полное сравнение по выбору оборудования вынесено в отдельный материал: «Как выбрать кулер для воды».
Третий температурный режим устроен по-разному.
В зависимости от конструкции вода может:
- поступать по отдельному каналу без активного нагрева;
- браться из промежуточного резервуара;
- проходить в обход горячего или холодного контура.
Поэтому выражение «комнатная температура» не всегда означает ровно температуру воздуха в помещении.
Если трубка проходит рядом с горячим или холодным узлом, а водой долго не пользовались, первая порция способна быть немного теплее или холоднее ожидаемого.

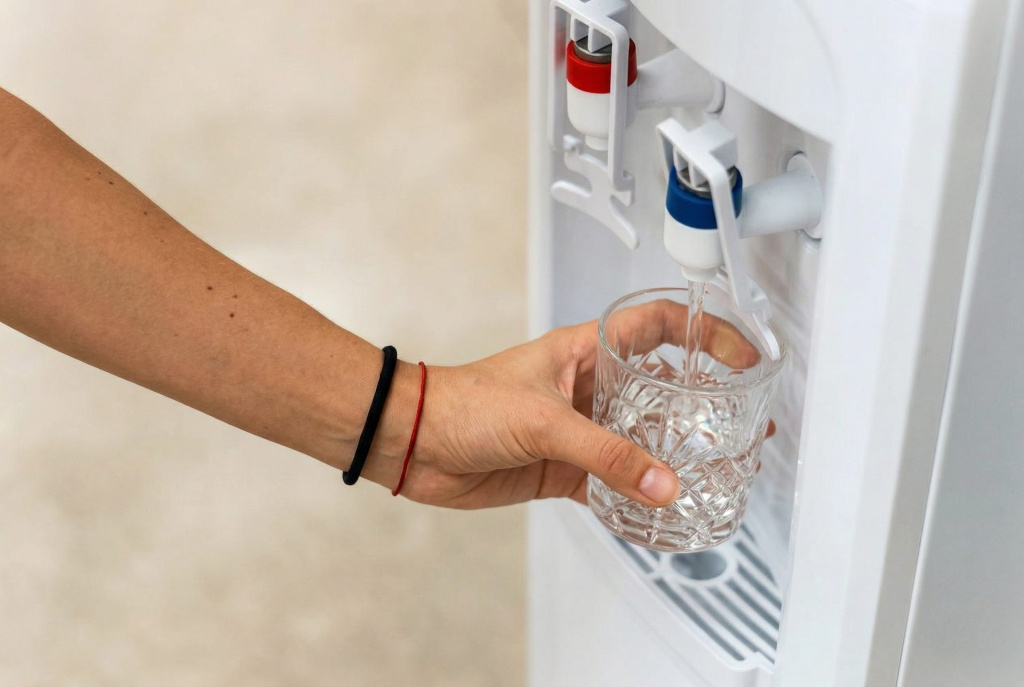

Кран — последняя точка питьевого тракта перед стаканом.
В простом механическом варианте пользователь нажимает:
- рычаг рукой;
- рычаг кружкой;
- кнопку, механически открывающую клапан.
Клапан открывает путь воды из соответствующего внутреннего контура.
Сенсорные модели
В аппаратах с электронным управлением пользователь может нажимать сенсорную кнопку, после чего подачей управляет электромагнитный клапан или другой исполнительный механизм.
Защита горячего крана
Она есть не у каждого кулера.
У моделей, рассчитанных на использование в помещениях с детьми, может применяться:
- дополнительная кнопка;
- фиксатор;
- двухэтапное нажатие;
- электронная блокировка.
В нормальном режиме нагрев и охлаждение работают циклически.
Если нагреватель мощностью, например, несколько сотен ватт указан на шильдике, это не означает, что он постоянно потребляет эту мощность 24 часа в сутки.
Логика выглядит так:
То же относится к компрессору или электронному охлаждению: продолжительность рабочего цикла зависит от температуры помещения, теплоизоляции, частоты использования и конструкции аппарата.
Почему нельзя назвать универсальный расход электроэнергии
Два кулера одинаковой мощности могут фактически потреблять разное количество электроэнергии, если один стоит в прохладном офисе и используется редко, а второй — возле окна летом и обслуживает десятки сотрудников.
Поэтому реальный расход конкретного аппарата точнее измерять розеточным ваттметром в обычном режиме эксплуатации.
Кулер не создаёт бесконечный поток воды заданной температуры.
Внутри находится ограниченный запас, после отбора которого системе требуется восстановиться.
Пример с холодной водой
Если несколько сотрудников подряд набрали холодную воду, в резервуар поступила новая вода примерно исходной температуры.
Система должна снова отвести от неё тепло.
Пример с горячей водой
После нескольких кружек в горячий бак поступает новая более холодная вода, которую необходимо нагреть.
Поэтому для интенсивно используемого кулера важна характеристика л/ч.
Верхняя загрузка
Поступление новой воды из бутыли прекращается, но некоторое количество воды ещё может оставаться во внутренних резервуарах и трубках.
Поэтому визуально пустая бутыль не всегда означает, что из крана немедленно перестанет течь вода.
Нижняя загрузка
Помпа больше не может нормально забирать воду.
В зависимости от модели система:
- останавливает насос;
- включает индикатор;
- подаёт звуковой сигнал;
- фиксирует отсутствие воды другим способом.
Конкретная логика определяется электроникой конкретного аппарата.
Это одно из самых важных правил первого запуска.
Нагревательный узел рассчитан на передачу тепла воде.
Если горячий резервуар пустой, нормального теплоотвода нет. Это может привести к перегреву и срабатыванию защиты, а при неблагоприятных условиях — к неисправности нагревательного узла.
Правильная последовательность
Сделайте это в соответствии с типом загрузки.
У верхней загрузки обычно слышно поступление воды и воздуха, у нижней может работать насос.
Убедитесь, что из него идёт стабильная струя воды.
Осмотрите бутылеприёмник, корпус и краны.
Соблюдайте инструкцию конкретной модели.
Обычный кулер для бутилированной воды — не фильтр.
Его основная задача:
- принять уже подготовленную питьевую воду;
- создать внутренний запас;
- при необходимости нагреть или охладить;
- обеспечить удобный розлив.
Если в аппарат установлена бутыль питьевой воды 19 литров, кулер не должен заново превращать её в питьевую воду.
А что тогда такое пурифайер
Пурифайер подключается непосредственно к водопроводу и имеет встроенную систему водоподготовки.
В зависимости от модели это могут быть:
- механические фильтры;
- активированный уголь;
- мембраны;
- обратный осмос;
- другие ступени.
| Устройство | Что делает | Электричество |
|---|---|---|
| Кулер | Подаёт воду и в зависимости от модели нагревает и/или охлаждает её | Нужно для активных функций |
| Водораздатчик | Главная задача — удобный розлив воды без полноценного нагрева и охлаждения | Может не требоваться |
| Механическая помпа | Подаёт воду непосредственно из бутыли при ручном нажатии | Не требуется |
| Электрическая помпа | Небольшой насос поднимает воду из бутыли | Работает от аккумулятора или питания в зависимости от модели |
| Пурифайер | Получает воду из водопровода и очищает её встроенной системой | Зависит от функций оборудования |
Помпы представлены в отдельном разделе: помпы для воды 19 литров.
Питьевая вода контактирует не только с бутылью.
После установки она проходит через:
- бутылеприёмник или заборную трубку;
- внутренние резервуары;
- трубки;
- клапаны;
- краны.
Поэтому санитарное состояние оборудования становится частью качества воды уже после вскрытия бутыли.
Горячий и холодный контуры загрязняются по-разному
В горячей части основная бытовая проблема часто связана с минеральными отложениями.
В более прохладных участках и контактных зонах важен контроль биологических загрязнений.
Поэтому обычная очистка, удаление накипи и санитарная обработка — разные процедуры.
Подробная инструкция: как почистить кулер для воды.
Также доступно профессиональное обслуживание кулеров.
Понимание принципа работы помогает логично искать причину неисправности.
| Симптом | Возможные причины |
|---|---|
| Течь после установки новой бутыли | Повреждение бутыли, неправильная установка, бутылеприёмник, уплотнение или другой элемент системы |
| Постоянное сильное бульканье и перелив | Нарушение нормального поступления воздуха, в том числе возможная негерметичность бутыли |
| Горячая вода стала прохладнее | Большой последовательный расход, отключён нагрев, цикл термостата, накипь или неисправность |
| Вода плохо охлаждается | Высокая нагрузка, жаркое помещение, особенности электронного охлаждения, недостаточная вентиляция или неисправность |
| Нижняя загрузка не подаёт воду | Пустая бутыль, положение водозаборной трубки, насос, датчик или питание |
| Вода имеет посторонний запах | Бутыль, застой воды или загрязнение питьевого тракта |
| Из крана вода идёт медленно | Положение бутыли, клапан, воздушная пробка, загрязнение или неисправность конкретного узла |
| Миф | Как на самом деле |
|---|---|
| «Кулер обязательно кипятит воду» | Большинство моделей нагревает воду до заданного рабочего диапазона, не обязательно до кипения. |
| «Кулер очищает воду» | Обычный кулер для бутылей в первую очередь раздаёт, нагревает и охлаждает уже питьевую воду. |
| «Бульканье означает поломку» | Периодическое попадание пузырьков воздуха в верхнюю бутыль является нормальным процессом. |
| «Компрессор работает постоянно» | Обычно охлаждение управляется термостатом и включается циклически. |
| «550 Вт значит кулер потребляет 550 Вт круглосуточно» | Номинальная мощность нагревателя относится к периоду его работы, а не обязательно ко всем 24 часам. |
| «У каждого кулера есть детская защита» | Блокировка горячего крана является отдельной характеристикой модели. |
| «Вода комнатной температуры всегда ровно равна температуре комнаты» | Температура первой порции зависит от внутренней конструкции и времени нахождения воды внутри аппарата. |
Какая конструкция кулера нужна именно вам
На этой странице мы разбираем устройство, а не составляем рейтинг моделей. Но принцип работы напрямую объясняет несколько практических различий.
Частые вопросы о принципе работы кулера
Как вода поступает из бутыли в кулер?
В модели с верхней загрузкой вода поступает вниз под действием силы тяжести, а поток регулируется взаимодействием уровня воды и поступающего в бутыль воздуха. В нижней загрузке воду поднимает насос.
Почему кулер булькает?
Когда из системы забирают воду, в перевёрнутую верхнюю бутыль поступает воздух. Поднимающийся пузырёк создаёт характерный звук. Периодическое бульканье обычно нормально.
Как кулер нагревает воду?
Вода поступает в горячий резервуар, где её нагревает электрический нагревательный элемент. Термостат отключает нагрев при достижении рабочего диапазона и снова включает его после остывания.
Почему кулер не кипятит воду?
Кулер предназначен для поддержания запаса горячей воды, а не для постоянного кипячения. Рабочую температуру задаёт термостат конкретной модели.
Как работает компрессорный кулер?
Холодильный контур отбирает тепло у резервуара с водой. Компрессор обеспечивает циркуляцию и необходимые параметры хладагента, а конденсатор отдаёт тепло окружающему воздуху.
Как работает электронное охлаждение?
Используется термоэлектрический модуль Пельтье: при прохождении тока одна его сторона охлаждается, другая нагревается. Тепло с горячей стороны выводится через радиатор и обычно вентилятор.
Чем нижняя загрузка отличается от верхней?
При верхней загрузке бутыль переворачивают горлышком вниз, и вода поступает в систему в основном под действием силы тяжести. При нижней бутыль стоит вертикально, а воду поднимает встроенная помпа.
Очищает ли кулер воду?
Обычный кулер для бутилированной воды обычно не является системой водоочистки. Его задача — подавать уже питьевую воду, а также нагревать или охлаждать её в зависимости от модели.
Почему после нескольких стаканов холодная вода становится теплее?
Запас охлаждённой воды ограничен объёмом резервуара. После отбора внутрь поступает вода исходной температуры, и системе требуется время для повторного охлаждения.
Почему горячая вода после нескольких кружек становится прохладнее?
В горячий резервуар поступает новая холодная вода и смешивается с оставшейся горячей. Нагревателю требуется время, чтобы восстановить рабочую температуру.
Можно ли включить пустой кулер в розетку?
Перед включением нагрева необходимо заполнить соответствующий внутренний резервуар водой в соответствии с инструкцией модели. Работа нагревателя без воды может привести к перегреву и неисправности.
Почему кулер продолжает выдавать воду после опустошения бутыли?
Внутри резервуаров и трубок остаётся некоторый запас воды. Поэтому полностью пустая верхняя бутыль не означает мгновенного прекращения подачи из крана.
Почему кулер иногда сам включается, хотя водой никто не пользовался?
Вода постепенно обменивается теплом с окружающей средой. Когда температура выходит из диапазона термостата, нагреватель или система охлаждения включаются для компенсации теплопотерь.
Итог: как устроена работа кулера от бутыли до стакана
Работа кулера строится не вокруг одного механизма, а вокруг нескольких систем, последовательно взаимодействующих друг с другом.
Для классической модели с верхней загрузкой цепочка выглядит так:
перевёрнутая бутыль → бутылеприёмник → внутренний запас воды → горячий и/или холодный контур → термостат → кран → стакан.
В нижнезагрузочном аппарате между бутылью и внутренним резервуаром добавляется насос.
Горячую воду создаёт электрический нагревательный узел с автоматическим контролем температуры. Холодную — либо компрессорный холодильный контур, либо термоэлектрический модуль Пельтье.
Именно этим объясняются почти все особенности поведения кулера:
- почему верхняя бутыль булькает;
- почему нижняя модель периодически включает насос;
- почему вода не кипит постоянно;
- почему после нескольких стаканов меняется температура;
- почему компрессорному кулеру нужна вентиляция;
- почему электронное охлаждение зависит от жары в помещении;
- почему нагрев нельзя включать до заполнения бака.
Зная эту схему, значительно проще и правильно пользоваться оборудованием, и понимать его характеристики, и отличать нормальную работу от реальной неисправности.
